上海辦公室裝修消防申報所需圖紙清單
來源：原創17/10/18

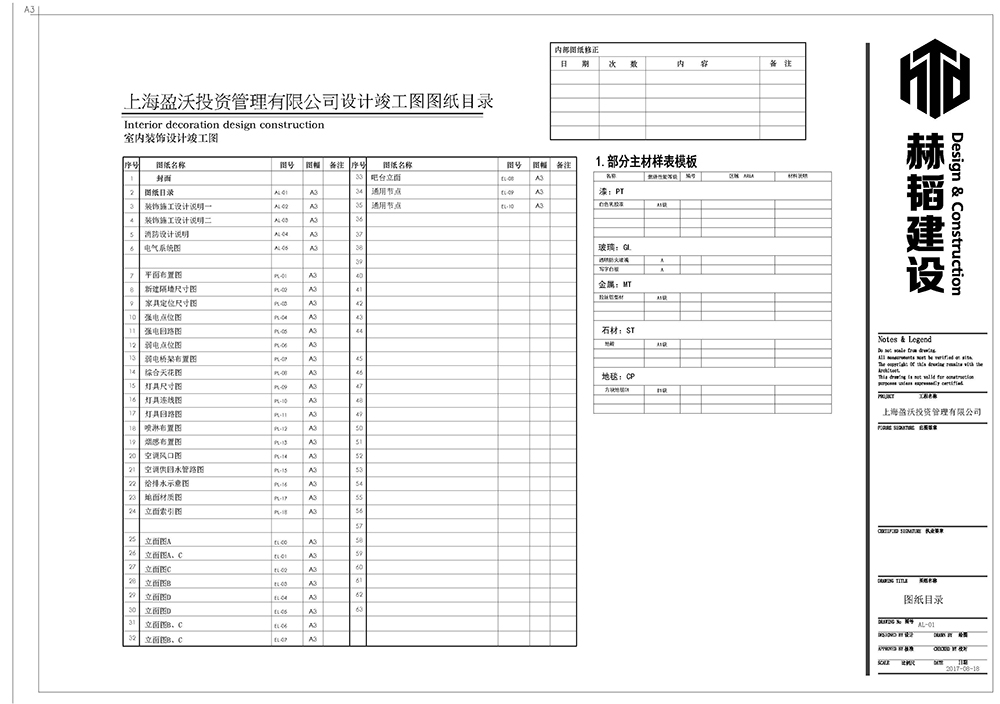

1，圖紙目錄；
??2，裝飾、水、電、暖通、消防設計說明（含工程概況）；注：用的規范寫最新的,設計說明里要寫疏散門采用哪個等級的防火門(平面圖里也標示一下)
???3，主要材料表（?含材料名稱、使用部位、燃燒性能等級）；
4，原始平面圖；
5，新建結構墻尺寸；
6，地面布置圖；
7，平面布置圖；?
8，綜合吊頂天花圖；?
9，燈具連線回路圖?；
10，插座布置連線圖；
????11?，應急照明、疏散指示、安全出口；(同樣需要連線回路)
?12，電系統圖；
?13，空調系統布置圖；
?14，防排煙系統布置圖（ 含風管尺寸、風口尺寸、排煙風量 ）；
15，適當的一些節點和剖面詳圖；

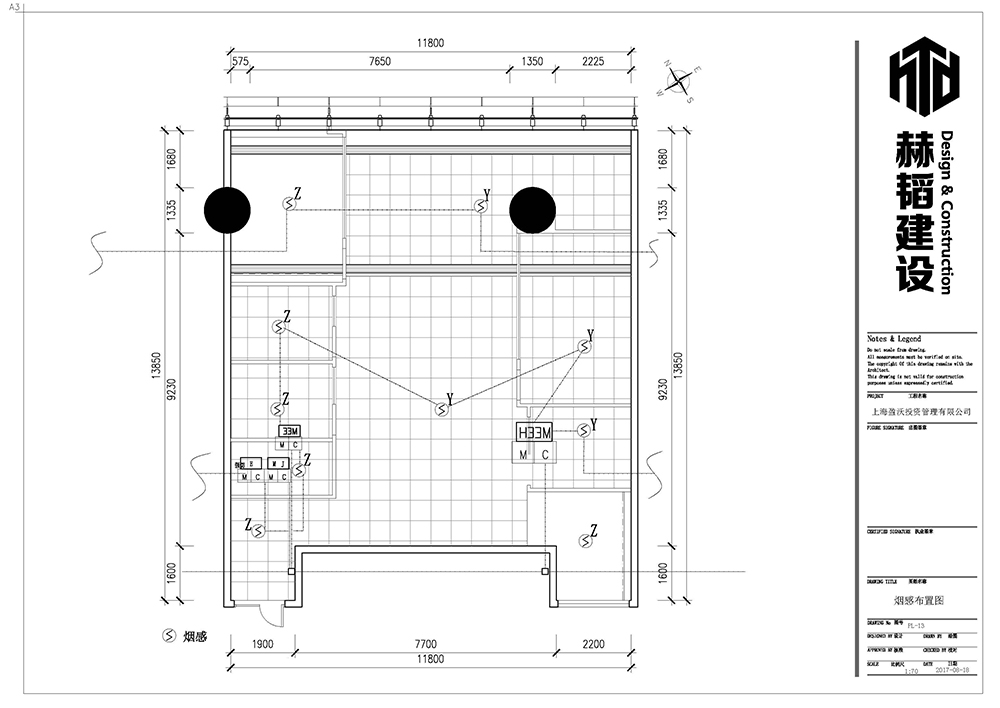

16，消防系統的圖紙；(報警系統管線圖，噴淋系統管線圖，如果該區域有消火栓改造的，還要消火栓管線圖)
注：圖紙為藍圖，消防申報的圖紙要敲設計出圖章，工程竣工后如有竣工報驗，圖紙還要加蓋竣工圖章。
